Tubi circolari con incastro a bicchiere
Tubi forati
CERCA UN PRODOTTO

Puoi cercare il prodotto che ti serve all'interno del nostro catalogo nel menù a sinistra o scrivendo un testo libero dentro il box di ricerca

Tubazioni prefabbricate vibro-compresse a sezione interna circolare con incastro a bicchiere e spessore incrementato, conformi alla norma UNI EN 1916 e idonee al convogliamento delle acque di fognatura, meteoriche e superficiali.

Realizzati con cementi ad altissima resistenza, i tubi sono prodotti mediante tecnologie che consentono il confezionamento di un calcestruzzo altamente compatto, impermeabile e dotato di elevata durabilità, come prescritto dalle norme UNI EN 206 e UNI EN 11104.

Il mix design del conglomerato cementizio utilizzato nel processo produttivo è studiato in funzione delle prestazioni finali atte a garantire la funzionalità del sistema:
  • A seconda delle temperature interne ed ambientali vengono impiegati cementi ad alta resistenza nelle classi CEM 42,5R o CEM 52,5R, opportunamente dosati e conformi alla norma UNI-EN 197-1;
  • Viene adottata una classe di consistenza a bassa lavorabilità (S1/S2) e grazie all’ausilio di additivi conformi alla norma UNI EN 934-2 si è in grado di garantire rapporti acqua/cemento inferiori allo 0,5, con acqua di impasto rispondente alla UNI EN 1008;
  • Gli aggregati selezionati, marcati CE in conformità alle norme UNI-EN 12620 e 8520-2 e esenti da minerali nocivi o potenzialmente reattivi agli alcali in accordo alla UNI-EN 932-3 e UNI 8520-2, sono suddivisi in 3 classi granulometriche, con diametro massimo dell’aggregato < ¼ dello spessore del manufatto.
I moderni impianti di betonaggio di cui disponiamo consentono la miscelazione del calcestruzzo in modo uniforme e costante.

Completamente automatizzati, sono dotati di sonde di rilevamento dell’umidità che permettono di mantenere costanti i parametri ottimali dell'impasto senza la necessità di un intervento manuale da parte dell’operatore.

Il trasporto alle postazioni di produzione del conglomerato avviene in modo automatico e la successiva fase di lavorazione, durante la quale il calcestruzzo viene ripartito in modo uniforme nel cassero, avviene mediante l’ausilio di distributori radiali; contemporaneamente l’impasto subisce un processo di vibrazione e compressione allo scopo di incrementare il grado di coesione e uniformità del prodotto finito.

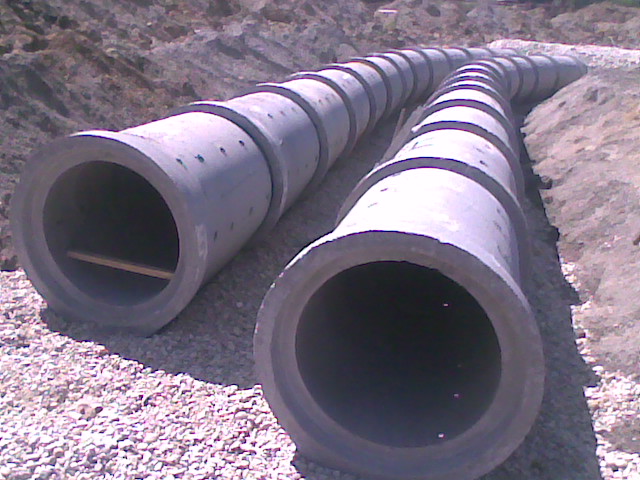

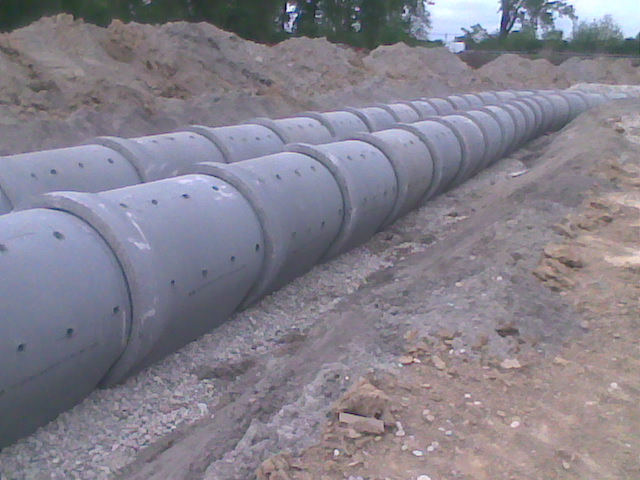

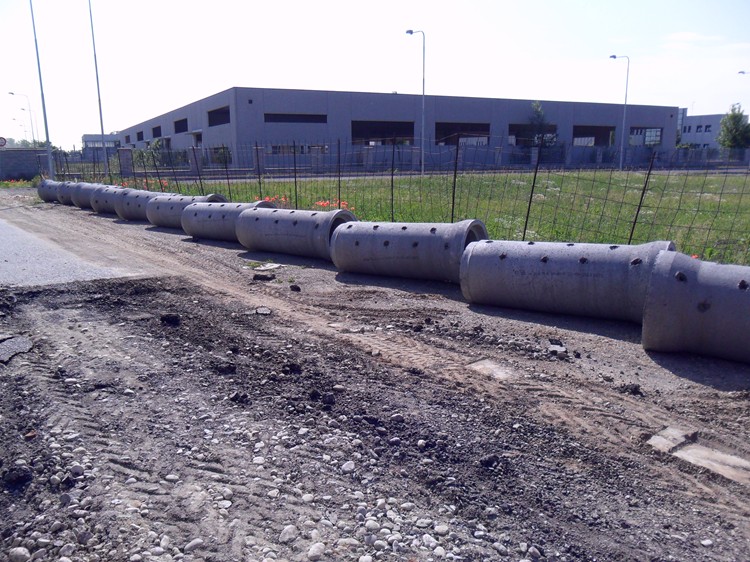

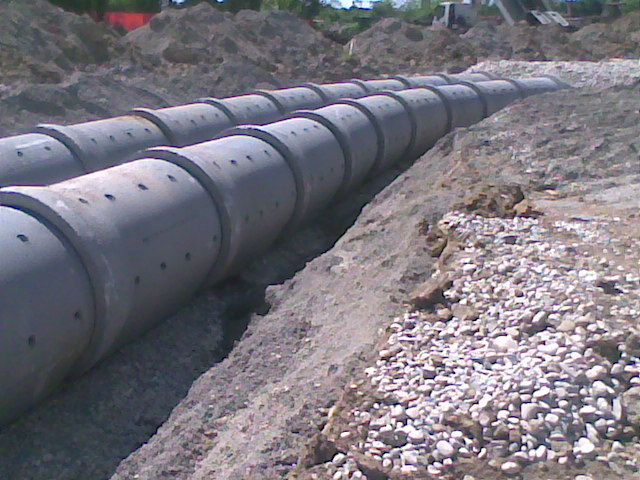

In questa versione le tubazioni sono munite di fori passanti perimetrali distribuiti su una superficie con angolazione compresa tra i 120° e i 180° rispetto alla sezione del tubo.

I fori sono realizzati successivamente alla fase produttiva su calcestruzzo plastico, tramite l’ausilio di una fresa elettrica; per i tubi muniti di piano d’appoggio la base piana non è forata, ma è possibile dotare di fori le pareti perimetrali e la parte superiore.

I fori possono essere richiesti per tutte le tipologie di tubi di nostra produzione.

Prodotto disponibile solo su ordinazione.

Le tubazioni prefabbricate sono disponibili sia nella versione rinforzata con fibre in acciaio, caratterizzata da prestazioni incrementate in termini di resistenza strutturale e resistenza alla fessurazione, sia nella versione non armata

CARATTERISTICHE TUBO RINFORZATO CON FIBRE:
Sono realizzati con l'impiego di fibre in acciaio trafilato a caldo (lunghezza 60 mm, DN 0,90 mm, rapporto lunghezza/diametro 67, resistenza a trazione > 1000 N/mm2), le fibre sono miscelate direttamente e uniformemente distribuite nell'impasto attraverso sistemi automatizzati di distribuzione muniti di celle di carico per il corretto dosaggio.


Gli utenti registrati hanno accesso ad ulteriori documentazioni quali: Dichiarazioni di Prestazione CE, schede tecniche, istruzioni di posa in opera ed altro ancora.




CON BASE PIANA

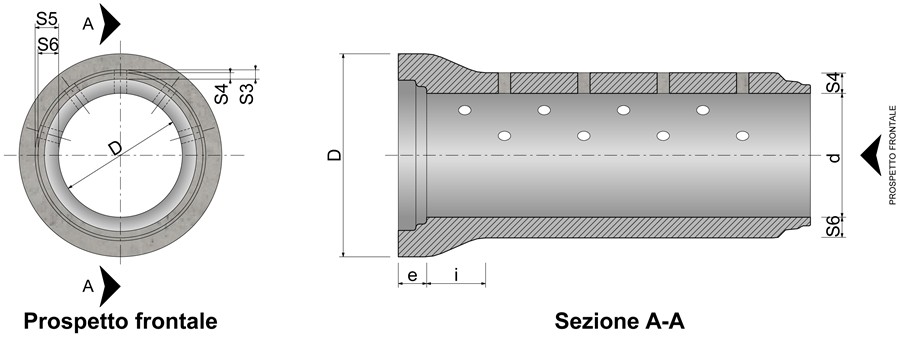

Rif. ϕ Tubo (mm)
300 400 500  600 800 1000 1200

d 300 400 500 600 800 1000 1200
D 492 600 730 860 1116 1388 1632
a 50 50 50 62 62 72 72
e 105 105 105 120 120 136 136
i 153  168  194  205 272  332 377
guarnizione gomma (Ø) 18 18 18 22 22 26 26
guarnizione (sviluppo) 1035 1335 1665 1980 2635 3280 3915
s3 55 55 63 75 95 115 131
s4 50 50 58 70 90 110 126
s5 55 55 55 63 79 95 107
s6 50 50 50 58 74 90 102
Vol. dm3/cad 150 206 304 396 644 964 1262
Peso kg/cad 360 500 730 950 1500 2300 3000
Peso kg/m 180 250 365 475 750 1150 1500


Il numero dei fori, la loro dimensione e il posizionamento vengono realizzati su specifica richiesta, nel ciclo produttivo vengono praticati “fresco su fresco” una volta prodotto il tubo, con attrezzature manuali quali carotatrici o utensili con frese rotative pertanto forma e dimensione presenteranno gli aspetti tipici della lavorazione. Nelle lavorazioni standard i fori sono praticati nella parte superiore della tubazione su uno sviluppo di circa 150° rispetto alla sezione.

SENZA BASE PIANA
Rif. ϕ Tubo (mm)
300 400 500  600 800

d 300 400 500 600 800
D 492 600 730 860 1116
a 50 50 50 62 62
e 105 105 105 120 120
i 153  168  194  205 269
guarnizione gomma (Ø) 18 18 18 22 22
guarnizione (sviluppo) 1035 1335 1665 1980 2580
s3 55 55 63 75 85
s4 50 50 58 70 80
s5 55 55 63 75 85
s6 50 50 58 70 80
Vol. dm3/cad 130 170 270 360 532
Peso kg/cad 310 410 650 860 1240
Peso kg/m 155 205 325 430 620


Il numero dei fori, la loro dimensione e il posizionamento vengono realizzati su specifica richiesta, nel ciclo produttivo vengono praticati “fresco su fresco” una volta prodotto il tubo, con attrezzature manuali quali carotatrici o utensili con frese rotative pertanto forma e dimensione presenteranno gli aspetti tipici della lavorazione. Nelle lavorazioni standard i fori sono praticati nella parte superiore della tubazione su uno sviluppo di circa 150° rispetto alla sezione.



CON BASE PIANA
Rif. ϕ Tubo (mm)
300 400 500  600 800 1000 1200

d 300 400 500 600 800 1000 1200
D 492 600 730 860 1116 1388 1632
a 50 50 50 62 62 72 72
e 105 105 105 120 120 136 136
i 153  168  194  205 272  332 377
guarnizione gomma (Ø) 18 18 18 22 22 26 26
guarnizione (sviluppo) 1035 1335 1665 1980 2635 3280 3915
s3 55 55 63 75 95 115 131
s4 50 50 58 70 90 110 126
s5 55 55 55 63 79 95 107
s6 50 50 50 58 74 90 102
Vol. dm3/cad 150 206 304 396 644 964 1262
Peso kg/cad 360 500 730 950 1500 2300 3000
Peso kg/m 180 250 365 475 750 1150 1500


Il numero dei fori, la loro dimensione e il posizionamento vengono realizzati su specifica richiesta, nel ciclo produttivo vengono praticati “fresco su fresco” una volta prodotto il tubo, con attrezzature manuali quali carotatrici o utensili con frese rotative pertanto forma e dimensione presenteranno gli aspetti tipici della lavorazione. Nelle lavorazioni standard i fori sono praticati nella parte superiore della tubazione su uno sviluppo di circa 150° rispetto alla sezione.

SENZA BASE PIANA
Rif. ϕ Tubo (mm)
300 400 500  600 800

d 300 400 500 600 800
D 492 600 730 860 1116
a 50 50 50 62 62
e 105 105 105 120 120
i 153  168  194  205 269
guarnizione gomma (Ø) 18 18 18 22 22
guarnizione (sviluppo) 1035 1335 1665 1980 2580
s3 55 55 63 75 85
s4 50 50 58 70 80
s5 55 55 63 75 85
s6 50 50 58 70 80
Vol. dm3/cad 130 170 270 360 532
Peso kg/cad 310 410 650 860 1240
Peso kg/m 155 205 325 430 620


Il numero dei fori, la loro dimensione e il posizionamento vengono realizzati su specifica richiesta, nel ciclo produttivo vengono praticati “fresco su fresco” una volta prodotto il tubo, con attrezzature manuali quali carotatrici o utensili con frese rotative pertanto forma e dimensione presenteranno gli aspetti tipici della lavorazione. Nelle lavorazioni standard i fori sono praticati nella parte superiore della tubazione su uno sviluppo di circa 150° rispetto alla sezione.
