Tubi circolari con incastro a bicchiere
Tubi pozzetto a finestra
CERCA UN PRODOTTO

Puoi cercare il prodotto che ti serve all'interno del nostro catalogo nel menù a sinistra o scrivendo un testo libero dentro il box di ricerca

Tubazioni prefabbricate vibro-compresse a sezione interna circolare con incastro a bicchiere e spessore incrementato, conformi alla norma UNI EN 1916 e idonee al convogliamento delle acque di fognatura, meteoriche e superficiali.

Realizzati con cementi ad altissima resistenza, i tubi sono prodotti mediante tecnologie che consentono il confezionamento di un calcestruzzo altamente compatto, impermeabile e dotato di elevata durabilità, come prescritto dalle norme UNI EN 206 e UNI EN 11104.

Il mix design del conglomerato cementizio utilizzato nel processo produttivo è studiato in funzione delle prestazioni finali atte a garantire la funzionalità del sistema:
  • A seconda delle temperature interne ed ambientali vengono impiegati cementi ad alta resistenza nelle classi CEM 42,5R o CEM 52,5R, opportunamente dosati e conformi alla norma UNI-EN 197-1;
  • Viene adottata una classe di consistenza a bassa lavorabilità (S1/S2) e grazie all’ausilio di additivi conformi alla norma UNI EN 934-2 si è in grado di garantire rapporti acqua/cemento inferiori allo 0,5, con acqua di impasto rispondente alla UNI EN 1008;
  • Gli aggregati selezionati, marcati CE in conformità alle norme UNI-EN 12620 e 8520-2 e esenti da minerali nocivi o potenzialmente reattivi agli alcali in accordo alla UNI-EN 932-3 e UNI 8520-2, sono suddivisi in 3 classi granulometriche, con diametro massimo dell’aggregato < ¼ dello spessore del manufatto.
I moderni impianti di betonaggio di cui disponiamo consentono la miscelazione del calcestruzzo in modo uniforme e costante.

Completamente automatizzati, sono dotati di sonde di rilevamento dell’umidità che permettono di mantenere costanti i parametri ottimali dell'impasto senza la necessità di un intervento manuale da parte dell’operatore.

Il trasporto alle postazioni di produzione del conglomerato avviene in modo automatico e la successiva fase di lavorazione, durante la quale il calcestruzzo viene ripartito in modo uniforme nel cassero, avviene mediante l’ausilio di distributori radiali; contemporaneamente l’impasto subisce un processo di vibrazione e compressione allo scopo di incrementare il grado di coesione e uniformità del prodotto finito.

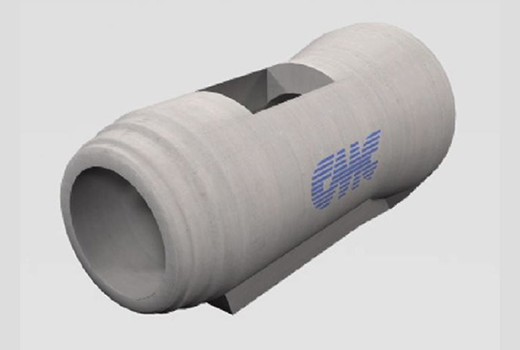

Le tubazioni pozzetto a finestra sono munite di un’apertura superiore destinata alla realizzazione di pozzetti di ispezione su tratti di fognatura per i quali non è possibile realizzare camere di ispezione separate predisposte per l’innesto dei tubi; in questo caso, una volta posato in opera il tubo a cavallo dell’apertura si innesteranno gli elementi di prolunga per raggiungere la quota prevista.

Le dimensioni dell’apertura possono essere realizzate sulla base di specifiche richieste purché rientrino nei limiti dimensionali consentiti dalle geometrie di sezione.

Prodotto disponibile solo su ordinazione.

Le tubazioni prefabbricate sono disponibili sia nella versione rinforzata con fibre in acciaio, caratterizzata da prestazioni incrementate in termini di resistenza strutturale e resistenza alla fessurazione, sia nella versione armata con armature tradizionali.

CARATTERISTICHE TUBO RINFORZATO CON FIBRE:
Sono realizzati con l'impiego di fibre in acciaio trafilato a caldo (lunghezza 60 mm, DN 0,90 mm, rapporto lunghezza/diametro 67, resistenza a trazione > 1000 N/mm2), le fibre sono miscelate direttamente e uniformemente distribuite nell'impasto attraverso sistemi automatizzati di distribuzione muniti di celle di carico per il corretto dosaggio.

CARATTERISTICHE TUBO ARMATO CON ARMATURE TRADIZIONALI CIRCOLARI E CON LE INNOVATIVE ARMATURE ELLITTICHE:
Sono realizzati con l'impiego di armatura elettro-saldata in acciaio B450A qualificato, l'armatura è costituita da una spirale continua singola o doppia e ripartitori longitudinali.
Grazie all'adozione di tecnologie all'avanguardia l'armatura può essere realizzata nella versione standard di sezione circolare con o senza bicchiere e nell'innovativa sezione CIRCOLARE-ELLITTICA-CIRCOLARE: questa innovativa sezione geometrica nasce per rispondere all'esigenza di realizzare tubi con prestazioni superiori sia in termini di resistenza strutturale e di resistenza alla fessurazione che di durabilità  grazie all'ottimizzazione dell'armatura. Questa particolarità consente all'acciaio strutturale di intercettare interamente le parti sottoposte a trazione della sezione resistente.
I tubi prodotti con questo sistema sono in grado di soddisfare sia i requisiti della norma UNI EN 1916 che quelli più restrittivi dalla norma ASTM C76M

A completare la dotazione del sistema tubazioni si possono impiegare rivestimenti protettivi interni, guarnizioni di tenuta idraulica a norma UN EN681/1 a rotolamento, a cuspide pre-montate e non oppure incorporate. Il nostro staff tecnico è inoltre a completa disposizione della clientela per approfondimenti e soluzioni su misura.

Gli utenti registrati hanno accesso ad ulteriori documentazioni quali: Dichiarazioni di Prestazione CE, schede tecniche, istruzioni di posa in opera ed altro ancora.

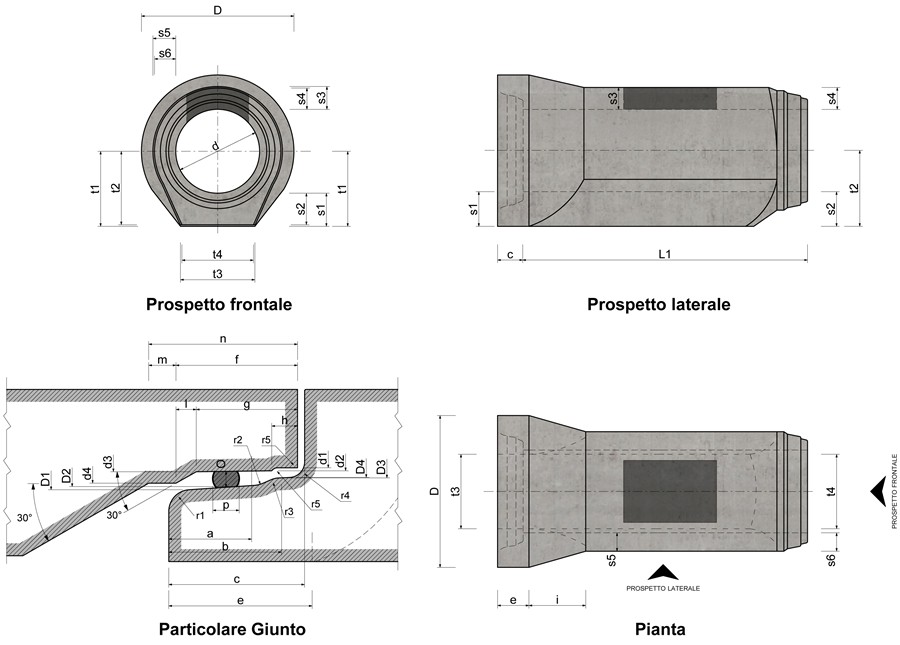

CON BASE PIANA
Rif. ϕ Tubo (mm)
300 400 500  600 800 1000 1200

d 300 400 500 600 800 1000 1200
d1 360 464 580 690 922 1150 1374
d2 364 468 584 694 926 1154 1378
d3 368 472 588 700 932 1160 1384
d4 400 500 600 716 948 1180 1404
D 492 600 730 860 1116 1388 1632
D1 390 494 610 728 960 1194 1418
D2 386 490 606 722 954 1188 1412
D3 372 476 592 704 936 1168 1392
D4 369 473 589 701 933 1165 1389
a 50 50 50 62 62 72 72
b 71 71 71 86 86 100 100
c 95 95 95 110 110 126 126
e 105 105 105 120 120 136 136
f 102 98 84,5 101 110 111 111
g 74 74 74 87 87 94 94
h 24 24 24 24 24 24 24
i 153  168  194  205 272  332 377
l 28  24  10,5  14  14  17 17
m 30  30  30  30  30  30 30
n 132 128 114,5 131 131 141 141
o 11 11  11  14  14  17 17
guarnizione gomma (Ø) 18 18 18 22 22 26 26
guarnizione (sviluppo) 1035 1335 1665 1980 2635 3280 3915
r1 16 16 16 16 16 20 20
r2 20 20 20 20 20 25 25
r3 16 16 16 16 16 20 20
r4 8 8 8 8 8 10 10
r5 5 5 5 5 5 5 5
s1 85 90 100 115 138 164 181
s2 80 85 95 110 133 159 176
s3 55 55 63 75 95 115 131
s4 50 50 58 70 90 110 126
s5 55 55 55 63 79 95 107
s6 50 50 50 58 74 90 102
t1 235 290 350 415 538 664 781
t2 230 285 345 410 533 659 776
t3 240 320 400 450 550 650 730
t4 235 315 395 445 545 645 725
L1 2000 2000 2000 2000 2000 2000 2000
Vol. dm3/cad 150 206 304 396 644 964 1262
Peso kg/cad 360 500 730 950 1500 2300 3000
Peso kg/m 180 250 365 475 750 1150 1500

Le dimensioni dell’apertura della finestra non sono indicate poiché vengono realizzate sulla base di specifiche richieste, purché rientrino nei limiti dimensionali consentiti dalle geometrie di sezione. Per ulteriori precisazioni rivolgersi all’ufficio commerciale

SENZA BASE PIANA
Rif. ϕ Tubo (mm)
300 400 500  600 800

d 300 400 500 600 800
d1 360 464 580 690 922
d2 364 468 584 694 928
d3 368 472 588 700 932
d4 400 500 600 716 957
D 492 600 730 860 1116
D1 390 494 610 728 962
D2 386 490 606 722 954
D3 372 476 592 704 939
D4 369 473 589 701 935
a 50 50 50 62 62
b 71 71 71 86 86
c 95 95 95 110 110
e 105 105 105 120 120
f 102 98 84,5 101 101
g 74 74 74 87 87
h 24 24 24 24 24
i 153  168  194  205 269
l 28  24  10,5  14  23
m 30  30  30  30  30
n 132 128 114,5 131 140
o 11 11  11  14  14
guarnizione gomma (Ø) 18 18 18 22 22
guarnizione (sviluppo) 1035 1335 1665 1980 2580
r1 16 16 16 16 16
r2 20 20 20 20 20
r3 16 16 16 16 20
r4 8 8 8 8 16
r5 5 5 5 5 5
s3 55 55 63 75 85
s4 50 50 58 70 80
s5 55 55 63 75 85
s6 50 50 58 70 80
L1 2000 2000 2000 2000 2000
Vol. dm3/cad 130 170 270 360 532
Peso kg/cad 310 410 650 860 1240
Peso kg/m 155 205 325 430 620

Le dimensioni dell’apertura della finestra non sono indicate poiché vengono realizzate sulla base di specifiche richieste, purché rientrino nei limiti dimensionali consentiti dalle geometrie di sezione. Per ulteriori precisazioni rivolgersi all’ufficio commerciale



CON BASE PIANA
Rif. ϕ Tubo (mm)
300 400 500  600 800 1000 1200

d 300 400 500 600 800 1000 1200
d1 360 464 580 690 922 1150 1374
d2 364 468 584 694 926 1154 1378
d3 368 472 588 700 932 1160 1384
d4 400 500 600 716 948 1180 1404
D 492 600 730 860 1116 1388 1632
D1 390 494 610 728 960 1194 1418
D2 386 490 606 722 954 1188 1412
D3 372 476 592 704 936 1168 1392
D4 369 473 589 701 933 1165 1389
a 50 50 50 62 62 72 72
b 71 71 71 86 86 100 100
c 95 95 95 110 110 126 126
e 105 105 105 120 120 136 136
f 102 98 84,5 101 110 111 111
g 74 74 74 87 87 94 94
h 24 24 24 24 24 24 24
i 153  168  194  205 272  332 377
l 28  24  10,5  14  14  17 17
m 30  30  30  30  30  30 30
n 132 128 114,5 131 131 141 141
o 11 11  11  14  14  17 17
guarnizione gomma (Ø) 18 18 18 22 22 26 26
guarnizione (sviluppo) 1035 1335 1665 1980 2635 3280 3915
r1 16 16 16 16 16 20 20
r2 20 20 20 20 20 25 25
r3 16 16 16 16 16 20 20
r4 8 8 8 8 8 10 10
r5 5 5 5 5 5 5 5
s1 85 90 100 115 138 164 181
s2 80 85 95 110 133 159 176
s3 55 55 63 75 95 115 131
s4 50 50 58 70 90 110 126
s5 55 55 55 63 79 95 107
s6 50 50 50 58 74 90 102
t1 235 290 350 415 538 664 781
t2 230 285 345 410 533 659 776
t3 240 320 400 450 550 650 730
t4 235 315 395 445 545 645 725
L1 2000 2000 2000 2000 2000 2000 2000
Vol. dm3/cad 150 206 304 396 644 964 1262
Peso kg/cad 360 500 730 950 1500 2300 3000
Peso kg/m 180 250 365 475 750 1150 1500

Le dimensioni dell’apertura della finestra non sono indicate poiché vengono realizzate sulla base di specifiche richieste, purché rientrino nei limiti dimensionali consentiti dalle geometrie di sezione. Per ulteriori precisazioni rivolgersi all’ufficio commerciale

SENZA BASE PIANA
Rif. ϕ Tubo (mm)
300 400 500  600 800

d 300 400 500 600 800
d1 360 464 580 690 922
d2 364 468 584 694 928
d3 368 472 588 700 932
d4 400 500 600 716 957
D 492 600 730 860 1116
D1 390 494 610 728 962
D2 386 490 606 722 954
D3 372 476 592 704 939
D4 369 473 589 701 935
a 50 50 50 62 62
b 71 71 71 86 86
c 95 95 95 110 110
e 105 105 105 120 120
f 102 98 84,5 101 101
g 74 74 74 87 87
h 24 24 24 24 24
i 153  168  194  205 269
l 28  24  10,5  14  23
m 30  30  30  30  30
n 132 128 114,5 131 140
o 11 11  11  14  14
guarnizione gomma (Ø) 18 18 18 22 22
guarnizione (sviluppo) 1035 1335 1665 1980 2580
r1 16 16 16 16 16
r2 20 20 20 20 20
r3 16 16 16 16 20
r4 8 8 8 8 16
r5 5 5 5 5 5
s3 55 55 63 75 85
s4 50 50 58 70 80
s5 55 55 63 75 85
s6 50 50 58 70 80
L1 2000 2000 2000 2000 2000
Vol. dm3/cad 130 170 270 360 532
Peso kg/cad 310 410 650 860 1240
Peso kg/m 155 205 325 430 620

Le dimensioni dell’apertura della finestra non sono indicate poiché vengono realizzate sulla base di specifiche richieste, purché rientrino nei limiti dimensionali consentiti dalle geometrie di sezione. Per ulteriori precisazioni rivolgersi all’ufficio commerciale
