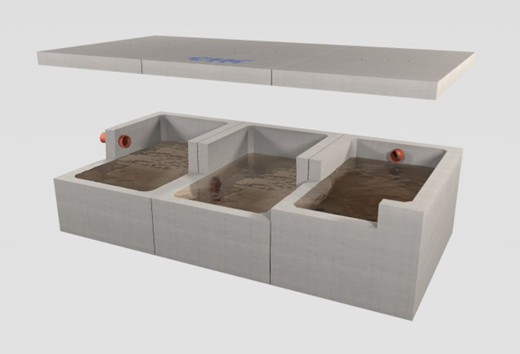

Elementi componibili prefabbricati in calcestruzzo armato vibrato con finitura industriale per la realizzazione di vasche per l’accumulo di grandi volumi di acque reflue.

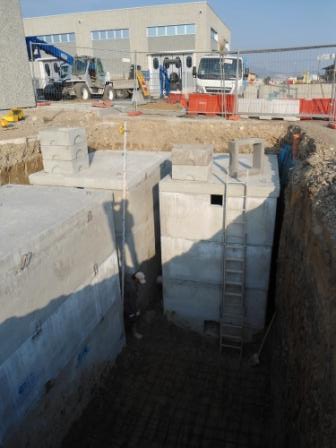

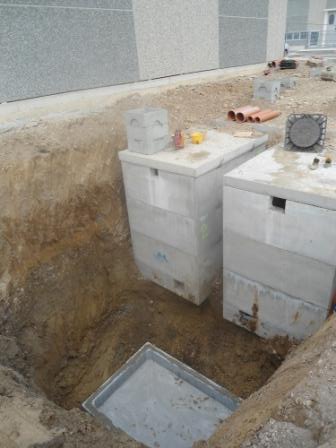

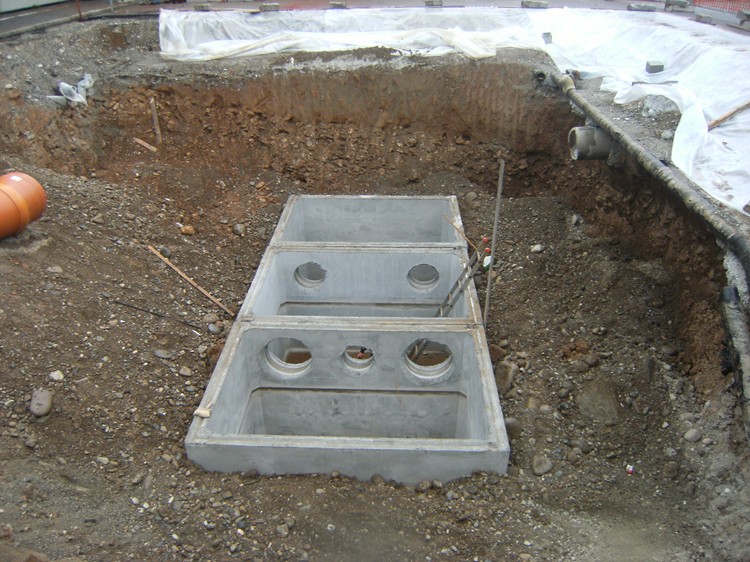

Le vasche a seconda delle dimensioni desiderate possono essere costituite da elementi monolitici, da elementi collegati in batteria, oppure da elementi contigui sviluppati in lunghezza.
La tenuta idraulica del sistema può essere realizzata attraverso sigillatura o mediante guarnizioni di tenuta conformi alla norma UNI EN 681-1.

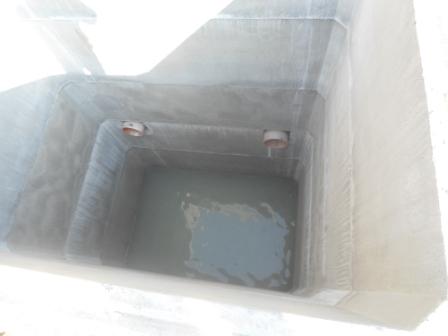

A seconda del grado di impermeabilità e assorbimento che si intende ottenere è indispensabile implementare il sistema con rivestimenti ulteriori costituiti da malte reoplastiche idrofughe a ritiro compensato, oppure con resine epossidiche o poliuretaniche date a spruzzo o spatola, o guaine in pvc per garantire la tenuta ermetica.

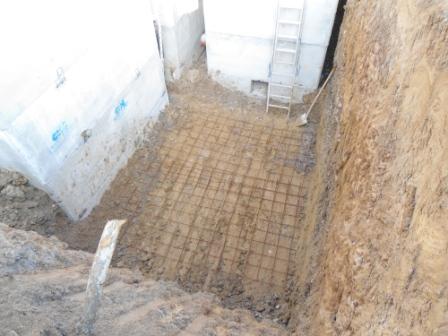

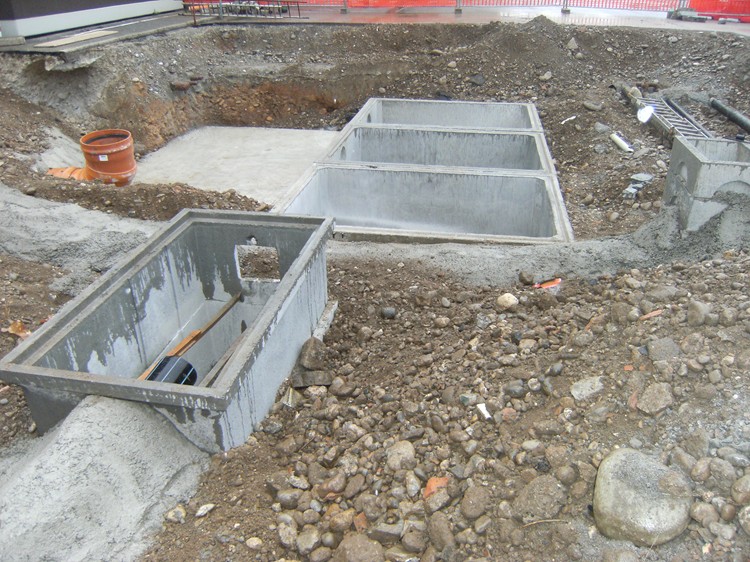

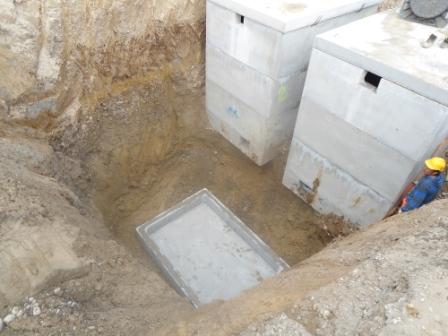

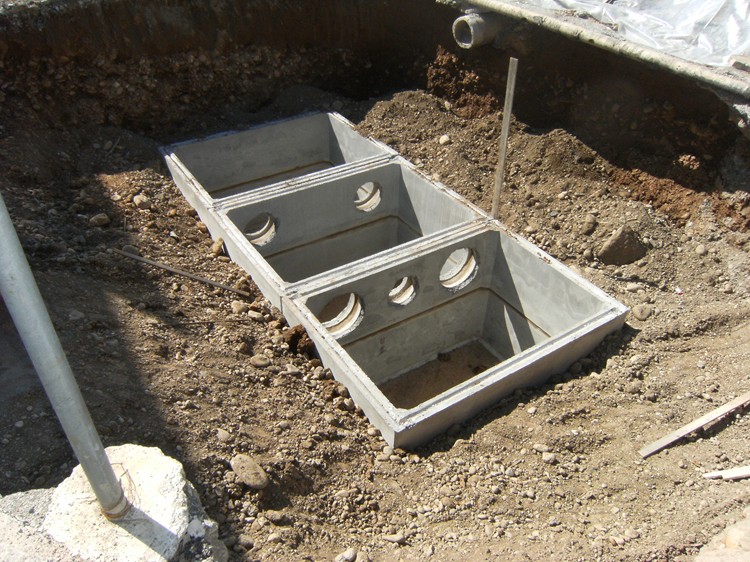

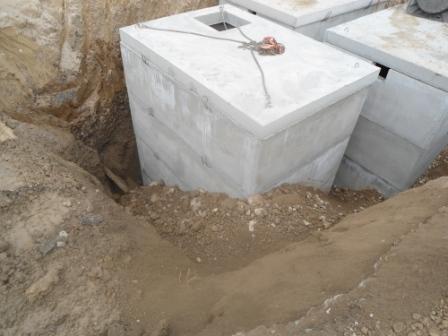

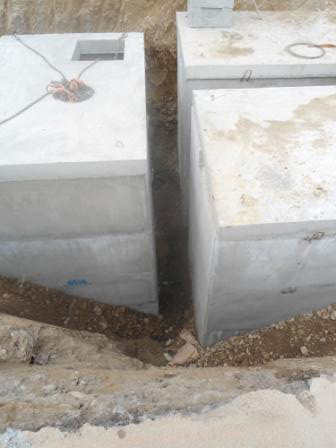

Per massimizzare l’efficacia del trasporto e della logistica di cantiere le vasche sono componibili e trasportabili con autotreni ordinari; il successivo assemblaggio andrà effettuato in cantiere nel caso di elementi componibili.
Le vasche volano sono prodotte mediante tecnologie che consentono il confezionamento di un calcestruzzo altamente compatto, impermeabile e dotato di elevata durabilità, come prescritto dalle norme UNI EN 206 e UNI EN 11104.
Il
mix design del conglomerato cementizio utilizzato nel processo produttivo è studiato in funzione delle prestazioni finali atte a garantire la funzionalità del sistema:
- A seconda delle temperature interne ed ambientali vengono impiegati cementi ad alta resistenza nelle classi CEM 42,5R o CEM 52,5R, opportunamente dosati e conformi alla norma UNI-EN 197-1;
- Viene adottata una classe di consistenza a bassa lavorabilità (S1/S2) e grazie all’ausilio di additivi conformi alla norma UNI EN 934-2 si è in grado di garantire rapporti acqua/cemento inferiori allo 0,5, con acqua di impasto rispondente alla UNI EN 1008;
- Gli aggregati selezionati, marcati CE in conformità alle norme UNI-EN 12620 e 8520-2 e esenti da minerali nocivi o potenzialmente reattivi agli alcali in accordo alla UNI-EN 932-3 e UNI 8520-2, sono suddivisi in 3 classi granulometriche, con diametro massimo dell’aggregato < ¼ dello spessore del manufatto.
Il nostro staff tecnico è inoltre a completa disposizione della clientela per approfondimenti e indicazioni di dimensionamento o sigillatura.
Gli utenti registrati hanno accesso ad ulteriori documentazioni, quali schede di sicurezza e di posa in opera, relazioni di calcolo strutturale (ove previste) ed altro ancora.

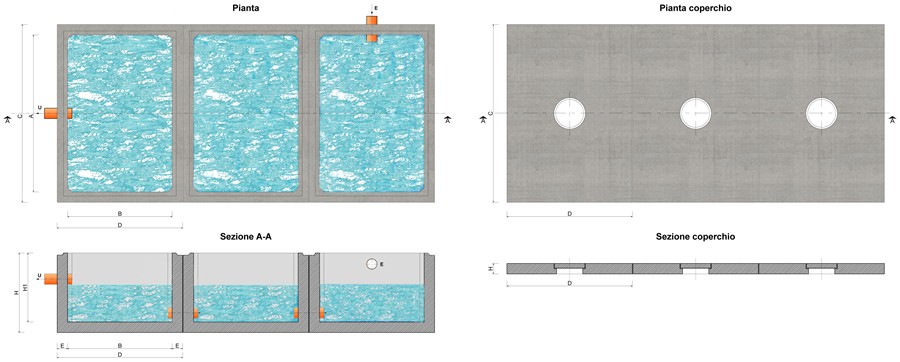

Codice |
Elementi |
Misure interne [mm] |
Vol. utile [litri] |
Sp. pareti [mm] |
Misure esterne [mm] |
A |
C |
H1 |
E |
C |
D |
H |
|
- |
n°01 batteria componibile (1 elemento base he 1000)
|
3000 |
2000 |
850 |
5100 |
180 |
3360 |
2360 |
1000 |
- |
n°01 batteria componibile (1 elemento base he 1000, 1 anello prolunga he 1000)
|
3000 |
2000 |
1850 |
11100 |
180 |
3360 |
2360 |
2000 |
- |
n°01 batteria componibile (1 elemento base he 1000, 2 anelli prolunga he 1000)
|
3000 |
2000 |
2850 |
17100 |
180 |
3360 |
2360 |
3000 |
- |
n°01 batteria componibile (1 elementi base he 500, 3 anelli prolunga he 1000)
|
3000 |
2000 |
3350 |
20100 |
180 |
3360 |
2360 |
3500 |
- |
n°02 batteria componibile (2 elemento base he 500, 4 anelli prolunga he 1000)
|
3000 |
4000* |
2350 |
28200 |
180 |
3360 |
4720 |
2500 |
- |
n°02 batteria componibile (2 elementi base he 1000, 4 anelli prolunga he 1000)
|
3000 |
4000* |
2850 |
34200 |
180 |
3360 |
4720 |
3000 |
- |
n°02 batteria componibile (2 elementi base he 500, 6 anelli prolunga he 1000) |
3000 |
4000* |
3350 |
40200 |
180 |
3360 |
4720 |
3500 |
- |
n°02 batteria componibile (2 elementi base he 1000, 6 anelli prolunga he 1000) |
3000 |
4000* |
3850 |
46200 |
180 |
3360 |
4720 |
4000 |
- |
n°03 batteria componibile (3 elementi base he 1000, 6 anelli prolunga he 1000)
|
3000 |
6000* |
2850 |
51300 |
180 |
3360 |
7080 |
3000 |
- |
n°03 batteria componibile (3 elementi base he 500, 9 anelli prolunga he 1000)
|
3000 |
6000* |
3350 |
60300 |
180 |
3360 |
7080 |
3500 |
- |
n°03 batteria componibile (3 elementi base he 1000, 9 anelli prolunga he 1000)
|
3000 |
6000* |
3850 |
69300 |
180 |
3360 |
7080 |
4000 |
- |
n°03 batteria componibile (3 elemento base he 500, 12 anelli prolunga he 1000)
|
3000 |
6000* |
4350 |
78300 |
180 |
3360 |
7080 |
3000 |
- |
n°04 batteria componibile (4 elementi di base he 500, 12 anelli prolunga he 1000)
|
3000 |
8000* |
3350 |
80400 |
180 |
3360 |
7080 |
3500 |
- |
n°04 batteria componibile (4 elementi di base he 1000, 12 anelli prolunga he 1000)
|
3000 |
8000* |
3850 |
92400 |
180 |
3360 |
7080 |
4000 |
- |
n°04 batteria componibile (4 elementi di base he 500, 16 anelli prolunga he 1000)
|
3000 |
8000* |
4350 |
104400 |
180 |
3360 |
7080 |
4500 |
- |
n°04 batteria componibile (4 elementi base he 1000, 16 anelli prolunga he 1000)
|
3000 |
8000* |
4850 |
116400 |
180 |
3360 |
7080 |
3500 |
|
* valore accumulativo, per misure e schede tecniche dettagliate si rimanda alla sezione del singolo articolo, per volumi superiori o altre soluzioni contattare il ns. ufficio tecnico
