Tubi circolari con incastro a bicchiere
Tubi senza base piana d'appoggio
CERCA UN PRODOTTO

Puoi cercare il prodotto che ti serve all'interno del nostro catalogo nel menù a sinistra o scrivendo un testo libero dentro il box di ricerca

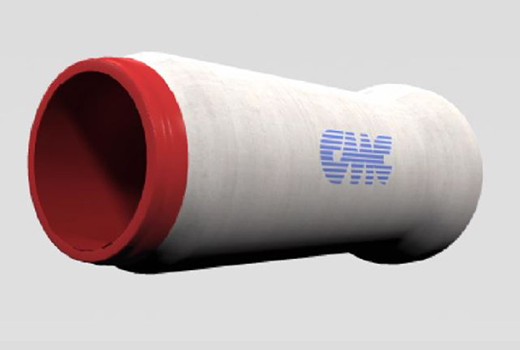

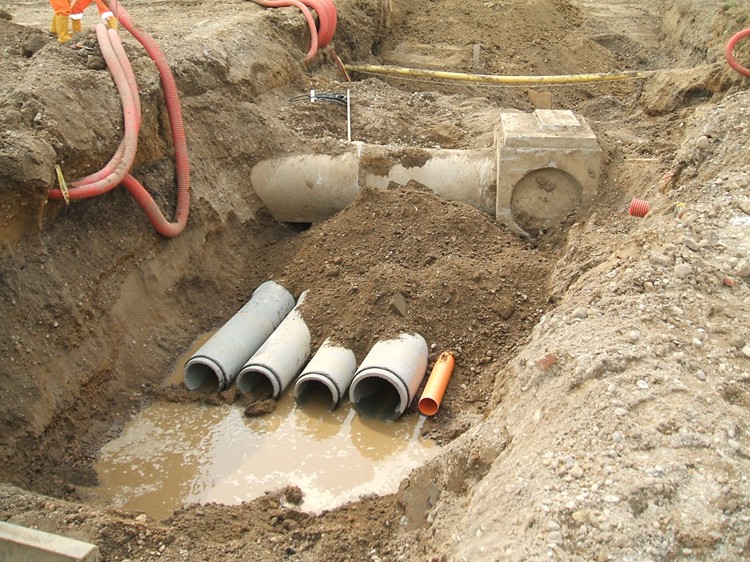

Tubazioni prefabbricate vibro-compresse a sezione interna circolare con incastro a bicchiere e spessore incrementato, conformi alla norma UNI EN 1916 e idonee al convogliamento delle acque di fognatura, meteoriche e superficiali.

Realizzati con cementi ad altissima resistenza, i tubi sono prodotti mediante tecnologie che consentono il confezionamento di un calcestruzzo altamente compatto, impermeabile e dotato di elevata durabilità, come prescritto dalle norme UNI EN 206 e UNI EN 11104.

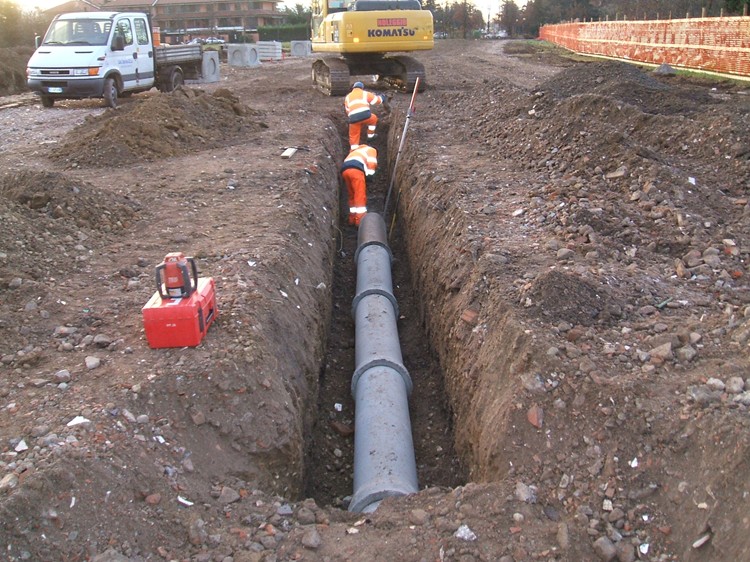

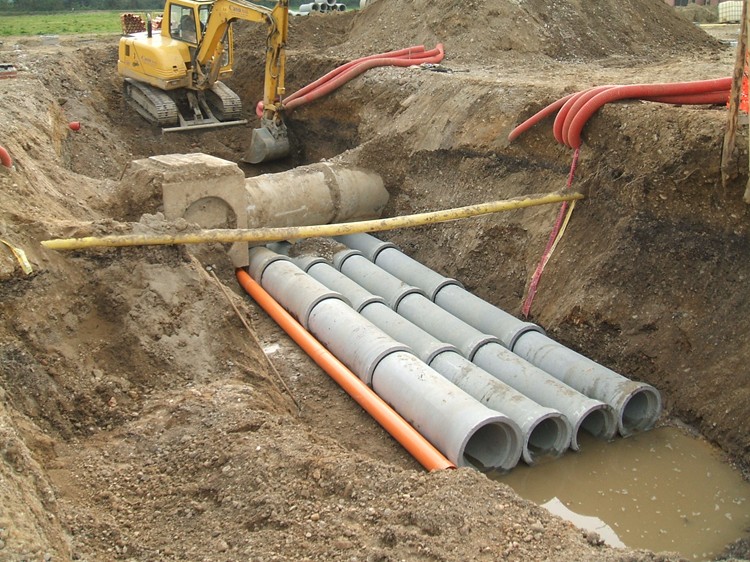

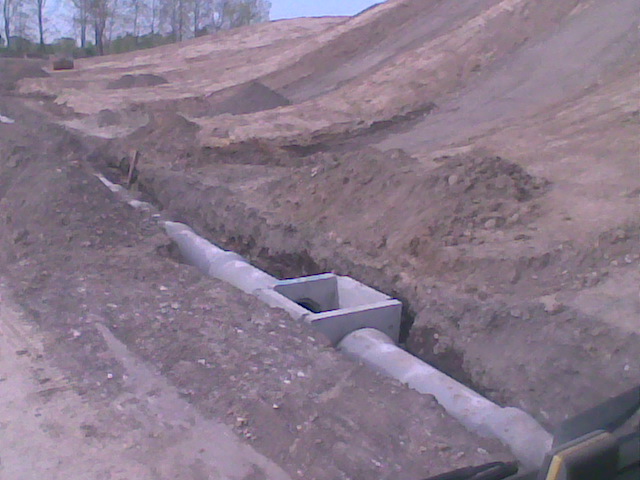

Le tubazioni a sezione interna circolare dotato di incastro a bicchiere sono prodotte con sezione esterna circolare oppure con base di appoggio inferiore piana per facilitarne la messa in opera, tale soluzione consente una riduzione degli oneri da parte dell’impresa durante le fasi di posa, poiché una volta realizzato il letto di scavo con la pendenza prevista è sufficiente adagiare il tubo garantendo l’uniformità dell’ appoggio, senza la necessità di realizzare selle per l’alloggiamento del bicchiere (per ulteriori approfondimenti si rimanda alle “Istruzioni di sicurezza e posa in opera” consultabile nell’area download del ns sito).

Le tubazioni prefabbricate sono disponibili non armate, rinforzate con fibre in acciaio, caratterizzate da prestazioni incrementate in termini di resistenza strutturale e resistenza alla fessurazione e nella versione armate con armature tradizionali, circolari ed ellittiche.

CARATTERISTICHE TUBO RINFORZATO CON FIBRE:
Realizzato con l'impiego di fibre in acciaio trafilato a caldo (lunghezza 60 mm, DN 0,90 mm, rapporto lunghezza/diametro 67, resistenza a trazione > 1000 N/mm2), le fibre sono miscelate direttamente e uniformemente nell'impasto attraverso sistemi automatizzati di distribuzione muniti di celle di carico per il corretto dosaggio.

CARATTERISTICHE TUBO ARMATO CON ARMATURE TRADIZIONALI CIRCOLARI E CON LE INNOVATIVE ARMATURE ELLITTICHE:
Realizzato con l'impiego di armature elettro-saldate in acciaio B450A qualificato, le armature sono costituite da una spirale continua singola o doppia e ripartitori longitudinali.
Grazie all'adozione di tecnologie all'avanguardia le armature possono essere realizzate nella versione standard di sezione circolare con o senza bicchiere e nell'innovativa sezione CIRCOLARE-ELLITTICA-CIRCOLARE: questa sezione geometrica nasce per rispondere all'esigenza di realizzare tubi con prestazioni superiori sia in termini di resistenza strutturale e di resistenza alla fessurazione che di durabilità grazie all'ottimizzazione dell'armatura. Questa particolarità consente all'acciaio strutturale di intercettare interamente le parti sottoposte a trazione della sezione resistente.
Ne consegue massima resa con minor spesa per la riduzione di impiego della materia prima.
I tubi prodotti con questo sistema sono in grado di soddisfare sia i requisiti della norma UNI EN 1916 che quelli più restrittivi dalla norma ASTM C76M.

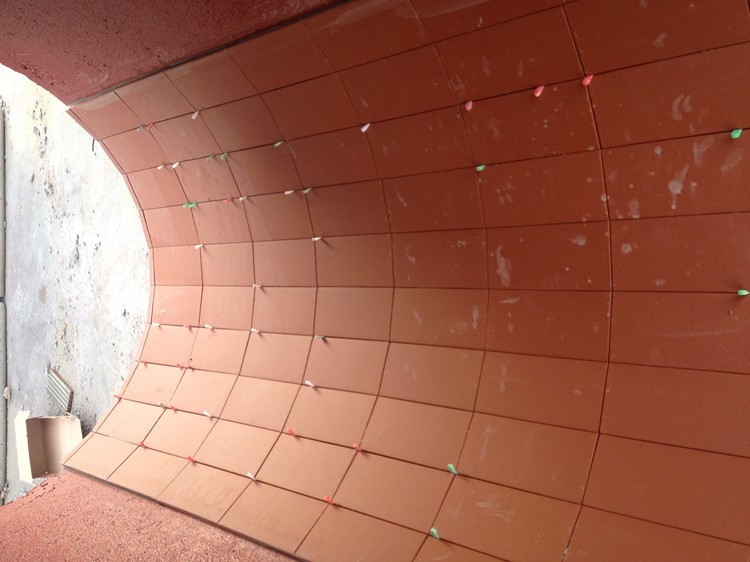

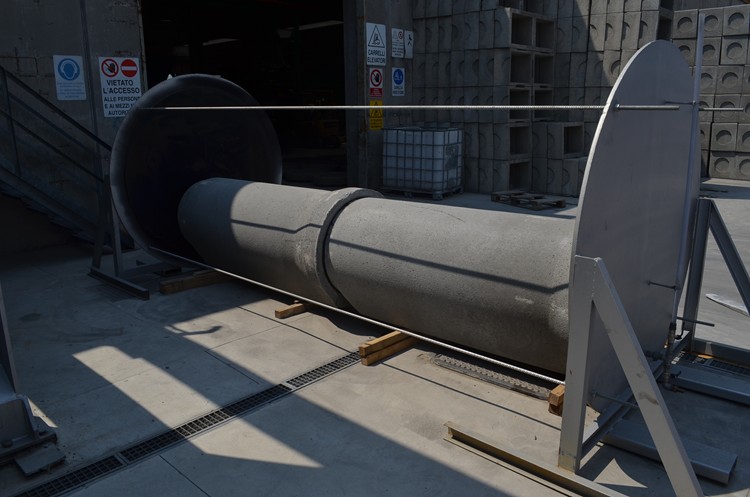

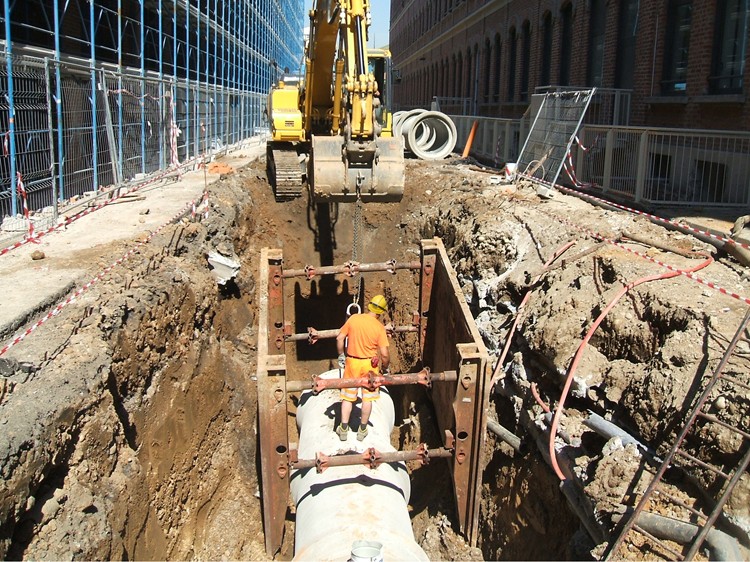

A completare la dotazione del sistema tubazioni si possono impiegare rivestimenti protettivi interni, guarnizioni di tenuta idraulica a norma UN EN681/1 a rotolamento, a cuspide pre-montate e non oppure incorporate. Il nostro staff tecnico è inoltre a completa disposizione della clientela per approfondimenti e soluzioni su misura.

Gli utenti registrati hanno accesso ad ulteriori documentazioni quali: Dichiarazioni di Prestazione CE, schede tecniche, istruzioni di posa in opera ed altro ancora.

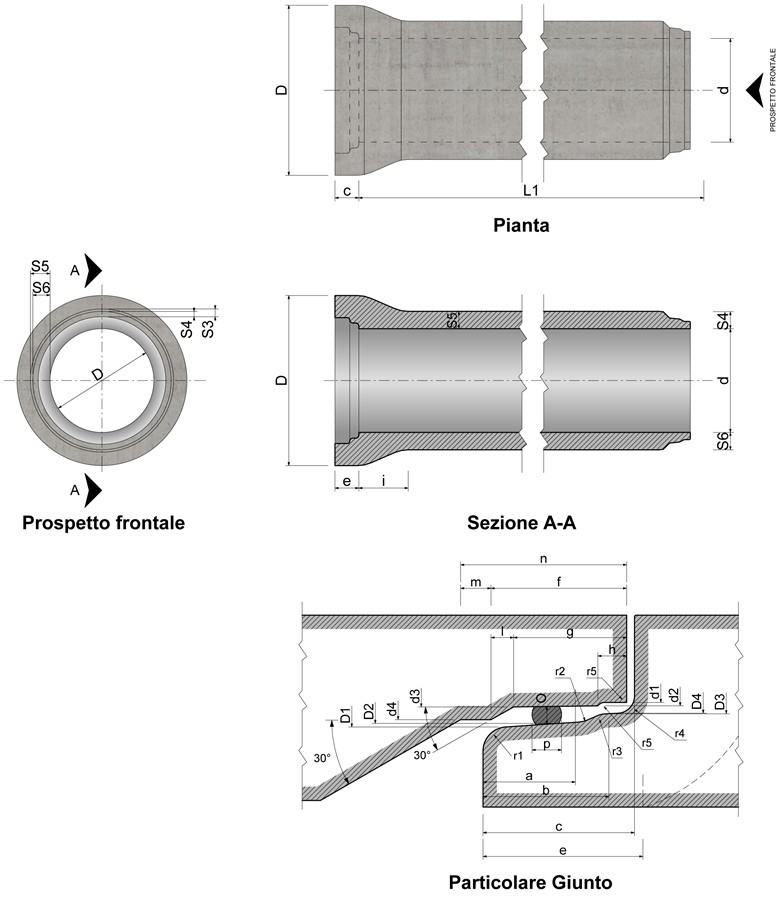

Rif. ϕ Tubo (mm)
300 400 500  600 800 1000

d 300 400 500 600 800 1000
d1 360 464 580 690 922 1159
d2 364 468 584 694 928 1165
d3 368 472 588 700 932 1182
d4 400 500 600 716 957 1184
D 492 600 730 860 1116 1388
D1 390 494 610 728 962 1197
D2 386 490 606 722 954 1188
D3 372 476 592 704 939 1179
D4 369 473 589 701 935 1167
a 50 50 50 62 62 80
b 71 71 71 86 86 113
c 95 95 95 110 110 126
e 105 105 105 120 120 140
f 102 98 84,5 101 101 80
g 74 74 74 87 87 113
h 24 24 24 24 24 24
i 153  168  194  205 269  155
l 28  24  10,5  14  23  0
m 30  30  30  30  30  23
n 132 128 114,5 131 140 113
o 11 11  11  14  14  13,6
guarnizione gomma (Ø) 18 18 18 22 22 22
guarnizione (sviluppo) 1035 1335 1665 1980 2580 3280
r1 16 16 16 16 16 20
r2 20 20 20 20 20 25
r3 16 16 16 16 20 20
r4 8 8 8 8 16 10
r5 5 5 5 5 5 10
s3 55 55 63 75 85 150
s4 50 50 58 70 80 142
s5 55 55 63 75 85 150
s6 50 50 58 70 80 142
L1 2000 2000 2000 2000 2000 2000
Vol. dm3/cad 130 170 270 360 532 1128
Peso kg/cad 310 410 650 860 1240 2630
Peso kg/m 155 205 325 430 620 1315


Rif. ϕ Tubo (mm)
300 400 500  600 800 1000

d 300 400 500 600 800 1000
d1 360 464 580 690 922 1159
d2 364 468 584 694 928 1165
d3 368 472 588 700 932 1182
d4 400 500 600 716 957 1184
D 492 600 730 860 1116 1388
D1 390 494 610 728 962 1197
D2 386 490 606 722 954 1188
D3 372 476 592 704 939 1179
D4 369 473 589 701 935 1167
a 50 50 50 62 62 80
b 71 71 71 86 86 113
c 95 95 95 110 110 126
e 105 105 105 120 120 140
f 102 98 84,5 101 101 80
g 74 74 74 87 87 113
h 24 24 24 24 24 24
i 153  168  194  205 269  155
l 28  24  10,5  14  23  0
m 30  30  30  30  30  23
n 132 128 114,5 131 140 113
o 11 11  11  14  14  13,6
guarnizione gomma (Ø) 18 18 18 22 22 22
guarnizione (sviluppo) 1035 1335 1665 1980 2580 3280
r1 16 16 16 16 16 20
r2 20 20 20 20 20 25
r3 16 16 16 16 20 20
r4 8 8 8 8 16 10
r5 5 5 5 5 5 10
s3 55 55 63 75 85 150
s4 50 50 58 70 80 142
s5 55 55 63 75 85 150
s6 50 50 58 70 80 142
L1 2000 2000 2000 2000 2000 2000
Vol. dm3/cad 130 170 270 360 532 1128
Peso kg/cad 310 410 650 860 1240 2630
Peso kg/m 155 205 325 430 620 1315
