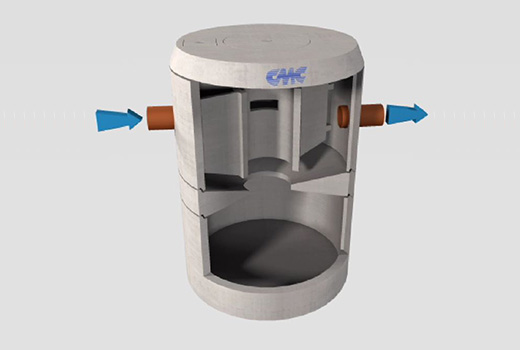

Vasche settiche tradizionali denominate tipo “Bergamo”, costituite da elementi componibili realizzati in calcestruzzo armato ad alta resistenza con finitura industriale di sezione circolare.

Nel dimensionamento occorre tenere presente che il comparto di sedimentazione deve permettere circa 4-6 ore di detenzione per le portate di punta.
Occorre poi considerare un incremento della capacità per persona per le sostanze galleggianti.

Come valori medi del comparto di sedimentazione si hanno circa 40-50 litri per abitante equivalente.
Per il compartimento del fango si hanno 100-120 litri per abitante equivalente, in caso di almeno due estrazioni all'anno; per le vasche più piccole è consigliabile adottare 180-200 litri per abitante equivalente, con una estrazione all'anno.

In ogni caso, anche per le vasche più piccole, la capacità non dovrebbe essere inferiore a 250-300 litri complessivi (così ripartiti: 180-200 litri digestione, 70-100 litri sedimentazione).
Per scuole, uffici e officine, il compartimento di sedimentazione va riferito alle ore di punta con minimo di 3 ore di detenzione; anche il fango si ridurrà di conseguenza. Il liquame grezzo entra con continuità, mentre quello chiarificato esce; l'estrazione del fango e della crosta superficiale avviene periodicamente da una a quattro volte l'anno.

Tipologia costruttiva

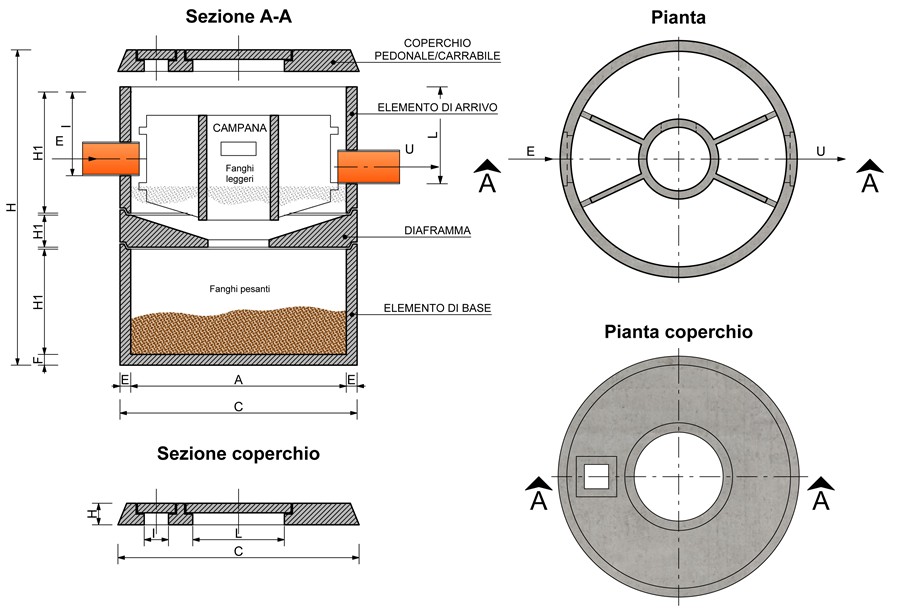

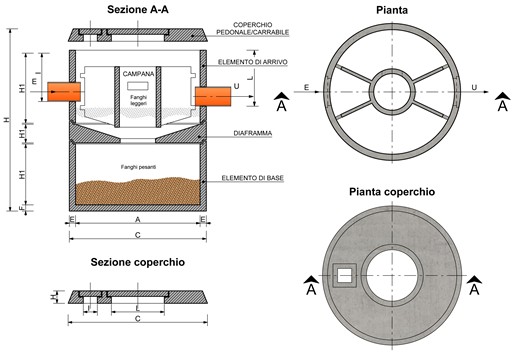

L’interfaccia tra i vari elementi componibili è piana senza incastro, dunque su di essa gli elementi di prolunga andranno sovrapposti in semplice appoggio.
Ogni elemento è corredato dalla relativa soletta di chiusura dotata di fori di ispezione, posti rispettivamente uno in corrispondenza dello scomparto di entrata-uscita e uno sopra la camera centrale in modo da permettere le operazioni di pulizia e svuotamento.

Gli elementi componibili sono realizzati mediante tecnologie che consentono il confezionamento di un calcestruzzo altamente compatto, impermeabile e dotato di elevata durabilità, come prescritto dalle norme UNI EN 206 e UNI EN 11104.

Il mix design del conglomerato cementizio utilizzato nel processo produttivo è studiato in funzione delle prestazioni finali atte a garantire la funzionalità del sistema:
A completare la dotazione del sistema si possono impiegare sistemi di sollevamento in sicurezza marcati CE, per i quali si rimanda alla sezione specifica.

Il nostro staff è inoltre a completa disposizione della clientela per approfondimenti tecnici e soluzioni su misura.

Gli utenti registrati hanno accesso ad ulteriori documentazioni quali: schede di sicurezza e di posa in opera, relazioni di calcolo strutturale ed altro ancora.

Codice	Elementi	Misure int.	Misure est.	Sp. pareti [mm]	Sp. fondo [mm]	Altezza est. [mm]	Altezza int. [mm]
		A	C	E	F	H	H1
00430 - 00431	Fossa completa	800	880	40	40	1180/1200	-
-	Elemento di base	800	880	40	40	-	400
-	Elemento prolunga	800	880	40	-	-	450
-	Diaframma	800	880	40	-	-	180
-	Elemento di arrivo	800	880	40	-	-	450
-	Campana piccola	800	880	40	-	-	400
-	Campana grande	800	880	40	-	-	800
00620	Coperchio pedonale	-	880	-	-	80	-
00630	Coperchio carrabile	-	880	-	-	120	-



Codice	Elementi	Descrizione impronte e tappo coperchi [mm]
		E	Tipologia	I	U	Tipologia	L
00430 - 00431	Fossa completa	200	entrata	330	200	uscita	360
-	Elemento di base	-	-	-	-	-	-
-	Elemento prolunga	-	-	-	-	-	-
-	Diaframma	-	-	-	-	-	-
-	Elemento di arrivo	200	entrata	-	200	uscita	-
-	Campana piccola	-	-	-	-	-	-
-	Campana grande	-	-	-	-	-	-
00620	Coperchio pedonale	-	tappo	400	-	-	-
00630	Coperchio carrabile	-	tappo	400	-	-	-



Codice	Elementi	A. E.	Capacità litri	Peso kg
		Abitanti Equivalenti	Totale
00430 - 00431	Fossa completa	3	500	555/615
-	Elemento di base	-	-	160
-	Elemento prolunga	1	225	112
-	Diaframma	-	-	125
-	Elemento di arrivo	-	-	112
-	Campana piccola	-	-	58
-	Campana grande	-	-	113
00620	Coperchio pedonale	-	-	100
00630	Coperchio carrabile	-	-	160
